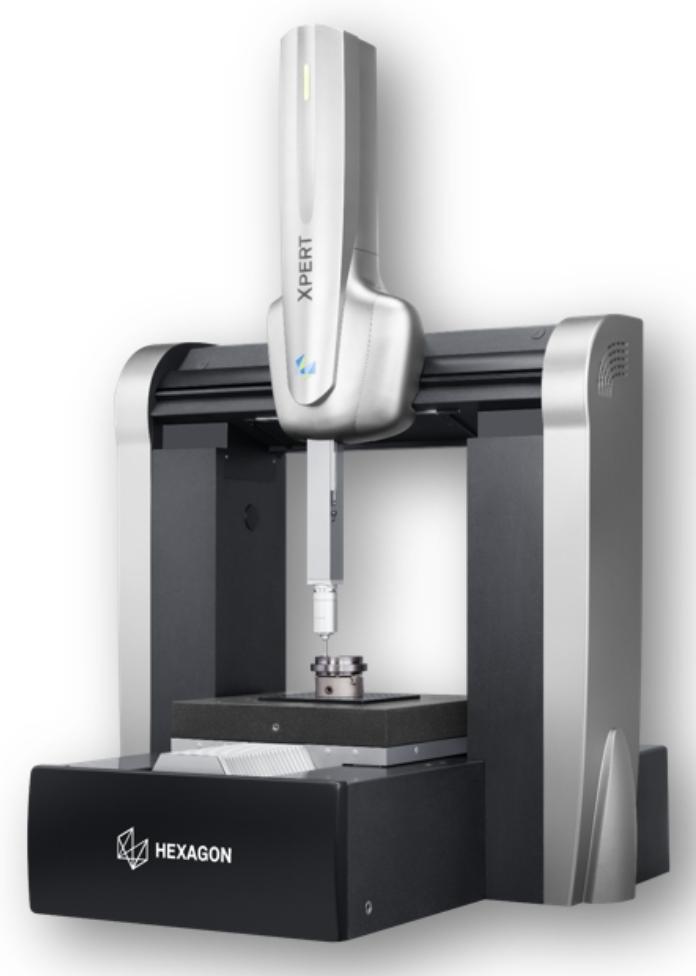

XPERT 國產高精度檢測平臺
發布時間：2026-05-15
為大型工件的質量過程控制完成復雜的測量任務 多年來，海克斯康在龍門式坐標測量機領域擁有深厚技術積累與市場口碑。這種龍門結構特別適合于大型部件的測量應用，例如航空航天組件、新能源風電齒輪箱以及大型機床零件等。
XPERT-G 是一款專為大型工件設計的高精度龍門式測量機，能夠快速而精確地檢測多種大型部件，包括航空航天構件、風電齒輪箱零件、飛機組件及機床零件等。該機型不僅具備優異的精度表現，還兼具出色的性價比與高效的作業能力。其穩定可靠的操作性能和較低的維護成本，為用戶帶來更高的使用效率與長期價值。 XPERT-G 整體設計采用了有限元分析技術進行結構優化，并且在滑架左右肩等關鍵傳動結構部分使用了拓撲優化設計，在確保機械性能的同時實現了結構的充分輕量化。穩定的機械結構加上長軸方向上的雙驅動配置，保障了設備的運動性能。此外，高剛度的碳化硅 Z 軸和經過認證的高分辨率光柵系統，使得 XPERT-G 成為了大型精密部件檢測與數字化的可靠選擇。
先進設計及可靠材料成就智能解決方案XPERT-G 采用高架龍門式結構，這一設計減少了移動部分的運動部件數量，并將驅動力集中在重心附近。其 U 型鋼筋混凝土地基設計，提供了優異的抗扭能力和系統穩定性。下沉式橫梁的設計進一步降低了運動部件的重心，使得氣浮導向面、齒輪齒條嚙合線與運動部件的重心相重合，從而增強了運動過程中的穩定性。這些精心設計的特性共同作用，確保了在整個測量范圍內達到優異的精度水平，同時也實現了穩定的重復性和工作效率。XPERT-G 配備雙光柵、雙讀數頭，以及光柵和工件自動線性溫度補償，長軸方向的雙驅配置確保了設備的優異運動性能；高精度、高剛性的碳化硅 Z 軸結合經過認證的高分辨率光柵系統，則進一步保障了測量機的精準度。值得一提的是，XPERT-G 測量機及其各個組件均未配備任何定位發射或接收裝置。為了進一步提升測量效率，測量機還支持選配直徑范圍從 200mm 到 600mm 的轉臺，以滿足用戶對于回轉體工件的應用需求。技術特點：01 三軸氣浮導向：導向剛度高，穩定性好；02 高穩定性支撐件：確保導軌直線度；03 大截面碳化硅 Z 軸：高精度、高剛性、高穩定性，可選配 Z 軸光束防碰撞功能；04 U 型混凝土支撐墻：確保導軌支撐穩定，具備安全光束柵欄；05 模塊式平衡支架：有效提升平衡支架剛性；06 雙層懸浮滑架：隔離運行過程的振動；07 橫梁與導軌導向防護罩：阻隔灰塵臟污、保持溫度恒定；08 直齒條雙驅傳動：雙光柵雙驅動，提升精度與動態性能，具備行車互鎖功能； 09 海德漢鍍金鋼制光柵尺：德國 PTB 認證，熱膨脹系數準確，保證溫補效果，分辨率 0.005μm。
產品參數
| 型號 | 行程范圍(mm) | 外形尺寸(mm) |
| 06.05.05 | 600×500×500 | 1927×1596×3082 |
| 06.08.06 | 600×800×600 | 1927×2012×3082 |
